实验7: EMR Spark & Hudi & MSK

本次动手训练营将引导您逐步使用Apache Hudi在S3 Data Lake中对Parquet格式化的数据执行插入，加插和删除操作。我们将使用Amazon Aurora MySQL模拟业务数据库，它将作为源数据库；使用AWS DMS作为增量和全量的数据同步工具；使用Amazon MSK作为消息队列并使用Amazon EMR上的spark streaming消费数据，您将会尝试这些数据增量的被处理到Hudi表中…

以下是您将使用的数据管道的体系结构流程。它首先使用Amazon Data Migration Service（DMS）从OLTP数据库（例如Amazon Aurora）中提取数据。 DMS以Parquet格式将数据文件存储到S3数据湖原始层的存储桶中。 DMS任务的配置方式是将全量加载以及更改数据捕获都拉到原始S3存储桶。然后，运行Amazon EMR集群的Spark会读取数据，并将其作为Apache Hudi数据集写入数据湖分析层中的S3存储桶。 Hudi可以在两种不同的存储类型中写入数据，并在三种不同的视图中公开所写入的数据：

a.）读取的优化视图，可以使用在Amazon EMR上运行的Presto或用于机器学习需要的工具查询

b.）可以支持近实时报表仪表板的视图

c.）可用于填充数据仓库（例如Redshift）的增量视图

增量数据处理

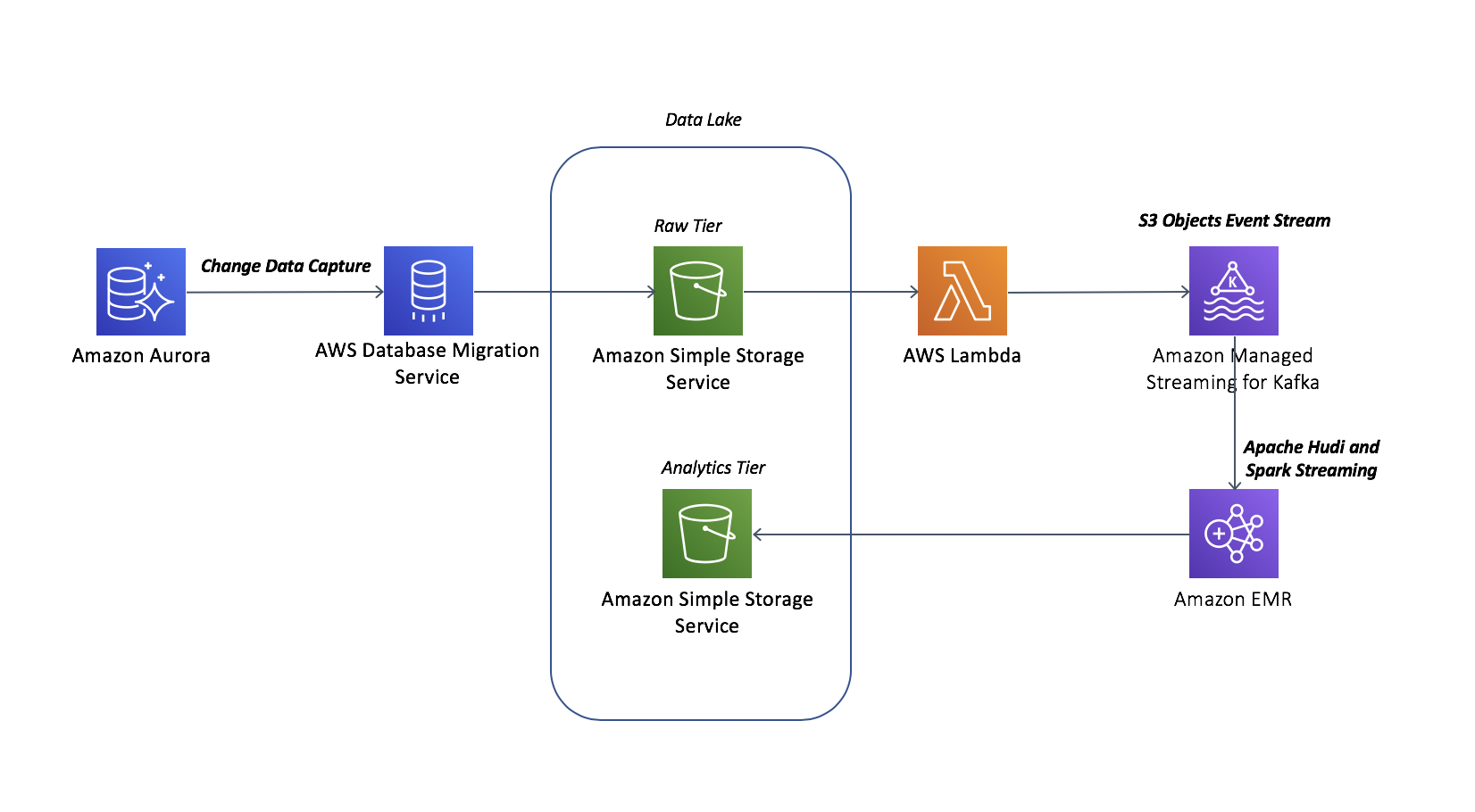

在本实验中，我们将对Amazon S3上的数据集执行增量数据处理。数据湖的源数据来自Amazon Aurora数据库。我们将使用Amazon数据迁移服务（DMS）来提取全部负载，并将数据捕获（CDC）从Aurora集群（源）更改到Amazon S3（目标）。当文件到达S3时，将触发AWS Lambda函数，该函数从文件中读取数据并将其置于Amazon MSK主题中。 Spark Streaming 定义的作业从Amazon MSK主题读取数据，并将数据以Apache Hudi格式写入S3上的表中。

Cloudformation快速环境构建

如您所见，我们的实验涉及了数据库，Kafka，EMR，S3等多个基础设施，为简化我们的部署过程，我们将使用Cloudformation进行环境搭建，这大概需要30分钟

实验在Cloudformation堆栈部署环境的过程中涉及了以下自动化脚本，如您想要了解环境搭建的过程请您查阅如下的脚本代码及注释

脚本文件 功能概述
hudi-workshop-template.yaml Cloudformation自动化部署文件
sagemaker_lifecycle.sh 配置笔记本环境，调用脚本创建lambda，创建kafka topics，RDS加载数据等
KafkaClientInstall.sh 配置kafka客户端，运行数据管道创建脚本
InstallHudiSparkRPMs.sh 脚本在运行Spark 的EMR创建后自动运行，作用于Amazon EMR上安装Hudi补丁
InstallHudiPrestoRPMs.sh 脚本在运行Presto 的EMR创建后自动运行，作用于Amazon EMR上安装Hudi补丁
salesdb.sql Copy SQL Script
sales_order_detail.schema Copy AVRO schema to local bucket
create-lambda-function.py 在sagemaker笔记本中运行，create lambda function
get-stack-info.py 获取环境中 (MSK, Aurora) 信息
create-kafka-topics.py create the kafka topics

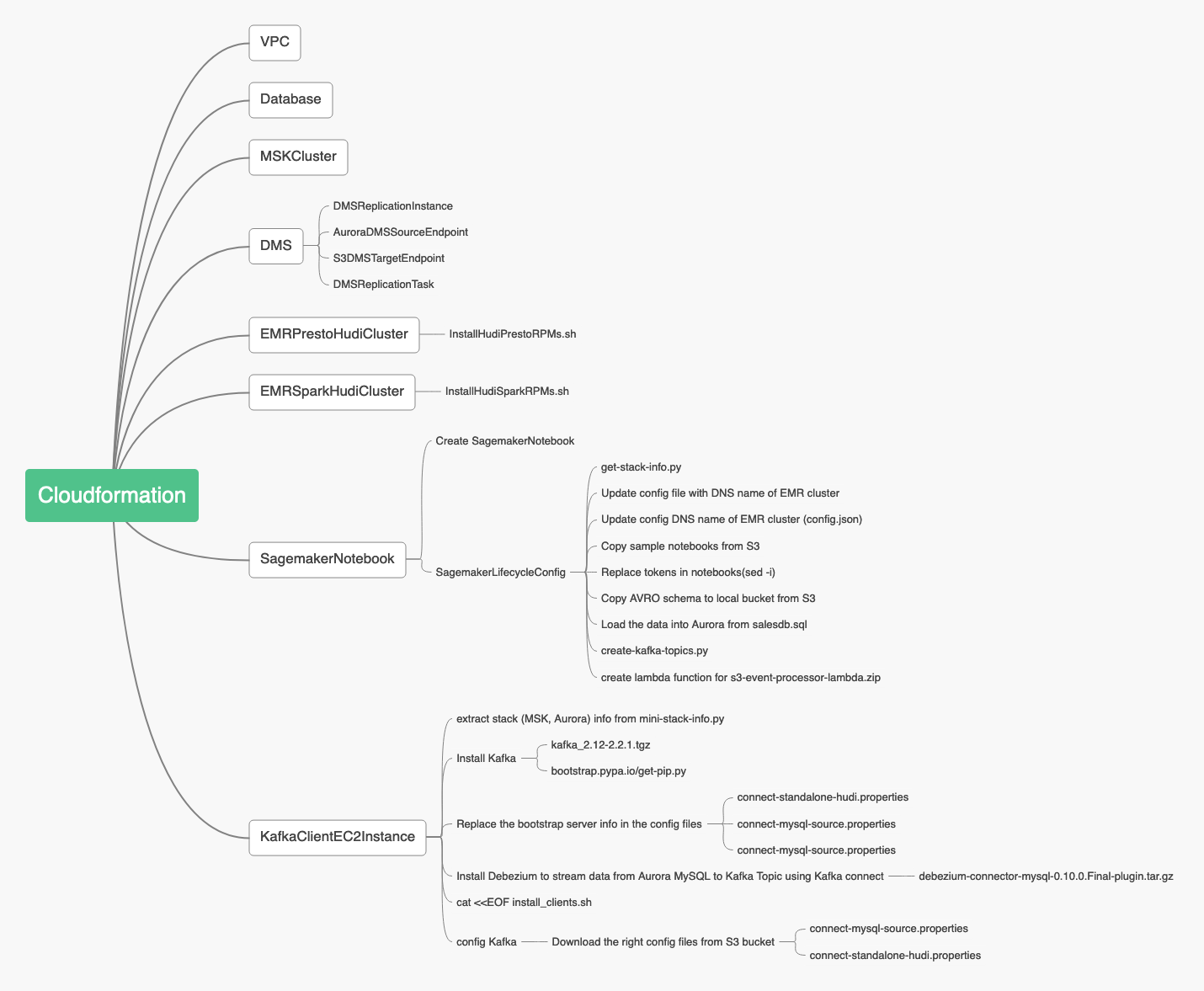

Cloudformation堆栈脚本逻辑如下图：

启动自动环境部署

您可以根据自己的情况选择使用您的AWS中国区域账户或AWS海外区域账户进行实验，我们为此创建了不同版本的CloudFormation代码,如果您还没有AWS账户，请注册账户，如果您已经拥有AWS账户，请选择您进行实验的账号归属地以调研不同的CloudFormation模板：

  • 在启动cloudformation模板之前，请确保您拥有一个 EC2秘钥 在将运行模板的AWS区域中进行准备，以便模板中的资源与您的秘钥配对。

  • 启动以下CloudFormation模板，以在您的账户中为此动手训练营创建必要的AWS环境资源。

  • 如果您现在的是中国区账户，可以选择的区域是cn-northwest-1 中国 (宁夏)。

  • 如果您选择的是海外账户，支持的区域包括欧盟（爱尔兰），美国东部（弗吉尼亚北部），美国东部（俄亥俄州），美国西部（俄勒冈），亚太地区（东京）和亚太地区（悉尼）

账户所属 实验模板
中国区域账户
海外区域账户

请保留其余模板参数值作为默认值。

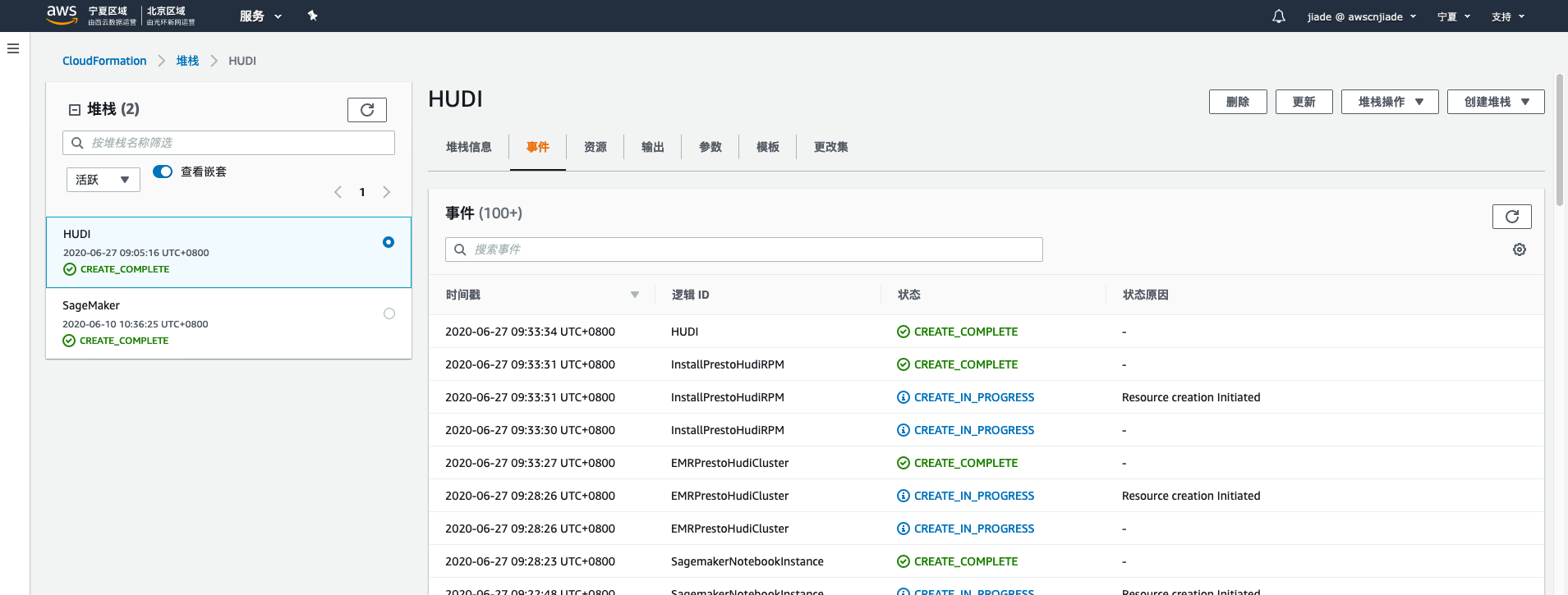

  • 成功创建CloudFormation模板大约需要30分钟。完成后您将看见如下创建成功的返回

启动实验

现在您完成账号的登录、完成了Cloudformation的部署并查看了几个实验的大致内容，请按照以下说明启动您的实验

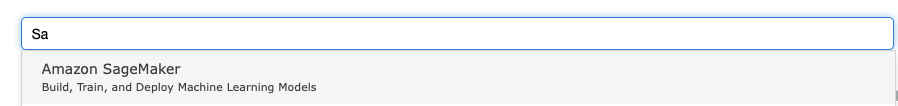

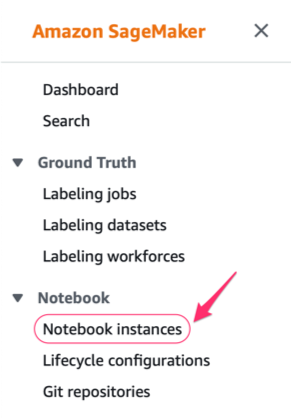

  • 导航到Amazon Sagemaker控制台（如下所示，在AWS管理控制台上搜索Sagemaker）

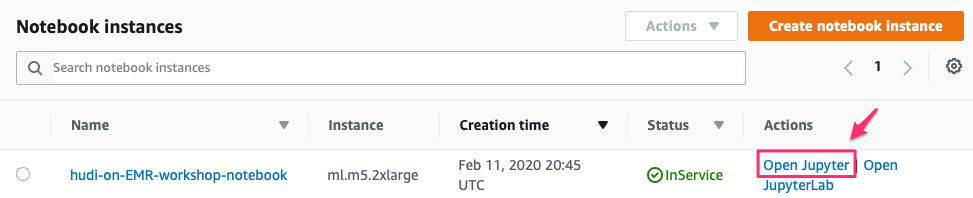

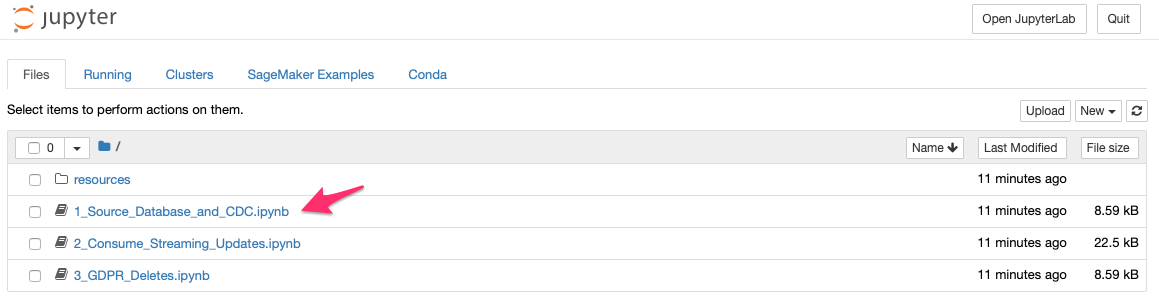

  • 如下所示打开笔记本

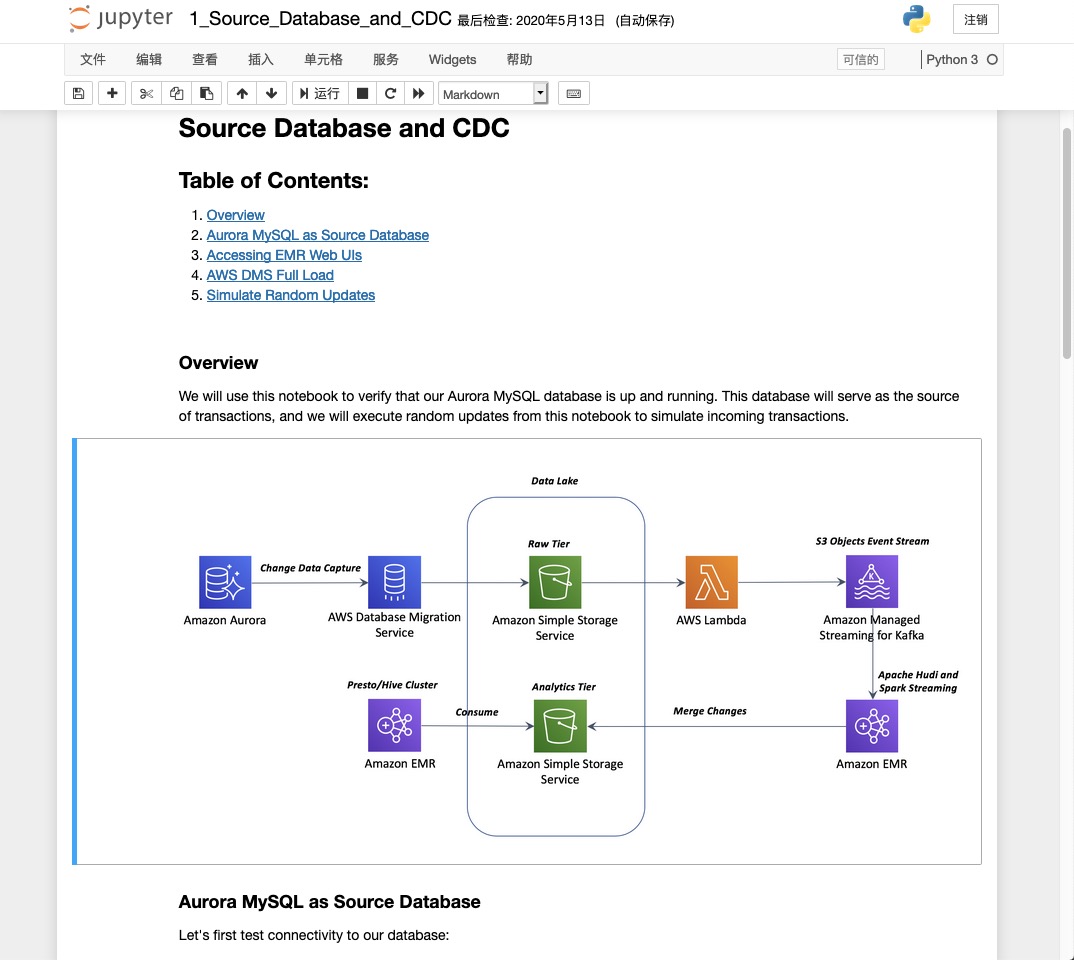

  • 按顺序打开笔记本，然后按照笔记本中的说明完成练习。

现在，让我们暂时离开这个页面，跳转到笔记本中继续我们的实验学习
